型 号：YHC4100
品 牌：横河
简 介：YHC4100是由横河电机（美国）株式会社（YCA）开发的便携式HART通讯器。带HART通讯协议的YHC4100通讯器能对所有HART现场设备进行组态、诊断和调校。YHC4100是全功能HART通讯器，支持所有通用普通指令和设备特定指令的调试、组态和维护。
详细描述
HART通讯器方便、适用。YHC4100的主要特征：
● 通过英特网下载升级新的设备描述和固件—就地升级
● 600 HART设备描述专用存储
● 复制/上载/下载组态
● 离线开发/检查组态
● 200多个文件和存储组态
● DMS软件记载的As-found/As-left 历史
● 13行，128×128像素图像，背光显示
● 全字母-数字键
● 从检查/编辑模式直接编辑
● 快捷菜单键
● HART菜单返回键
● 专用文本编辑键
● 编程锁定设置
● 从任何模式直接调校的对照键
● 灵活的手带，可调可拆
● 菜单上、下、选择翻查键（左手）
● 专用便携式软包
特点及优势
YHC4100支持所有通用普通指令的HART设备，并且在特定指令中增加了许多设备。 查看设备清单，请登陆http://www.us.yokogawa.com/mi/ypcyhc.htm。
将YHC4100用于
设备调试
-逐步组态
-文件as-left 组态
-电子器件认证
设备运行
-过程变化再组态
-批量运行再组态
-文件As-found/As-left组态
-形成DMS数据库软件
设备维护
-使用HART检修设备
-查看设备故障信息
-调试更换时复制设备
-设备状态的预检查
YHC4100拥有的独特特征为HART用户提供了更实用、更可靠和更有效的通信工具。将它与设备管理系统组合，可以提供满足不断变化的文件证据要求的唯一设备管理解决方案。
规格
基本尺寸：10″L×4.25″W×1.65″D
ABS塑料外壳，带减震罩，19盎司（包括电池）
键盘：弹性键：4个软键，8个单功能键，30个双功能键，3个翻查键
显示：13行，128×128像素图像显示，2.6″×2.6″可视范围，背光
电源：两节9Ｖ碱性电池、锂电池或镍氢电池；可选100~240V ac 电源适配器
温度条件：
储存温度：-40°F~140°F（-40℃~60℃）
工作温度：14°F~140°F（-10℃~60℃）
连接：HART通讯器用标准的香蕉插孔；数据传输用AC适配器插孔和DB-9电缆
本安选择：ATEX和FM认证 Ⅰ级，Ⅰ区，A、B、C和D组
YHC4100 HART通讯器

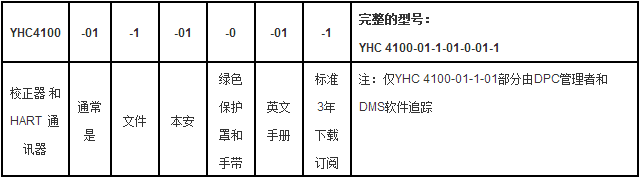

组成代码示例
注1：设备通过MET实验室的测试和认证。MET实验室是国际认可的测试实验室（NRTL）。本设备通过MET实验室认证，符合CSA C22.2 No.1010.1-92,C22.2 No.157,UL913,第5版，2/21/97 Ⅰ级，Ⅰ区，A、B、C和D组

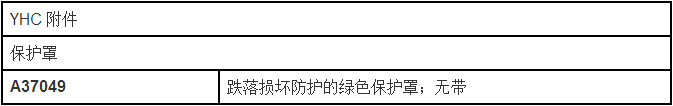

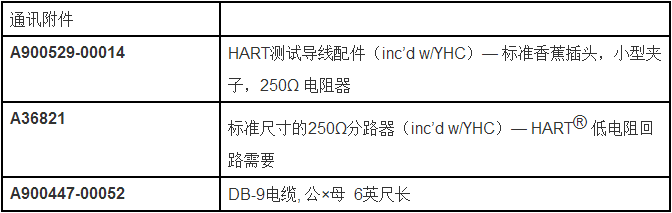

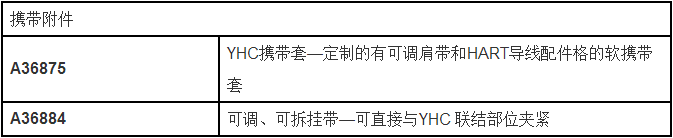

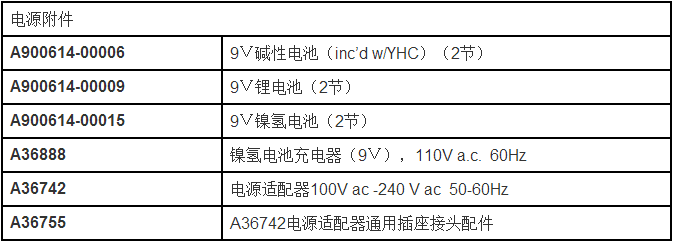

YHC4100 HART通讯器附件

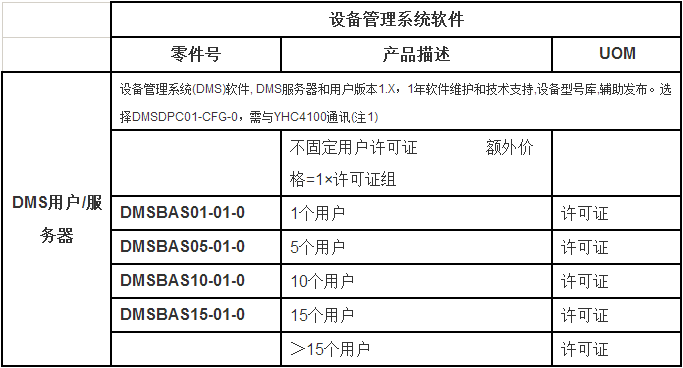

DMS—设备管理系统选择

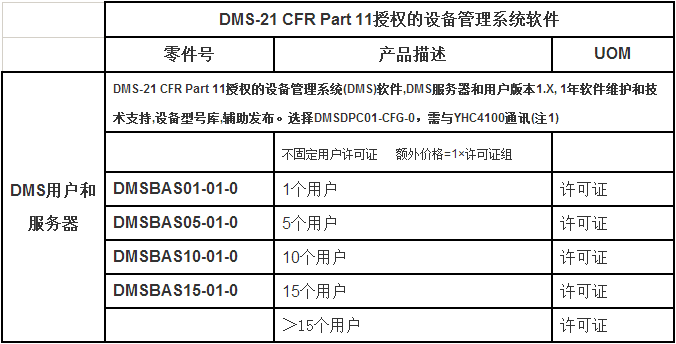

DMS—21 CFR Part 11授权的设备管理系统
DMS软件注释：
注1 包括一个复制的DMS服务器。DMS用户必须安装DMS服务器。DMS服务器可安装在网络SQL服务器或单独的主机上。DMS用户的操作必须运行DMS服务器。对于网络应用，可将DMS用户安装在并联计算机上，但并行用户的数量受订购的用户许可证数量的限制。对于单独应用，DMS服务器和DMS用户安装在同一主机上。

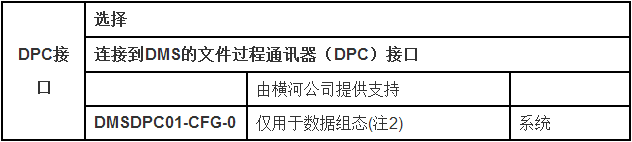

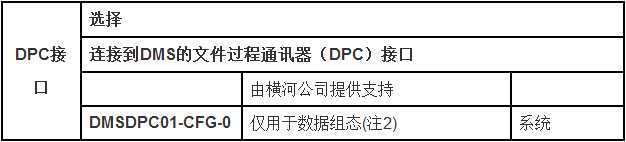

注2 连接到DMS的"仅用于数据组态"的DPS接口
YPC4010/YHC与DMS的连接处理HART组态文件的传输。As found HART组态可以保存到YPC4010或YHC，并且可以对HART设备的组态进行更改， as left 组态也可以保存。两种组态都可上载到DMS，为as found HART组态和更改提供文件证据。另外，组态更改可在DMS中做成HART组态文件，下载到YHC4100，然后发送到现场的HART设备。

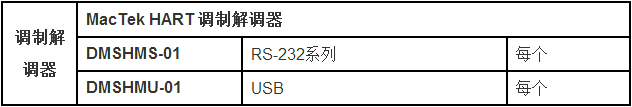

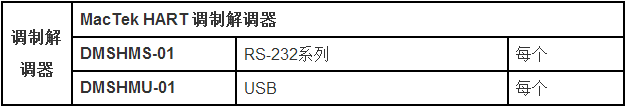

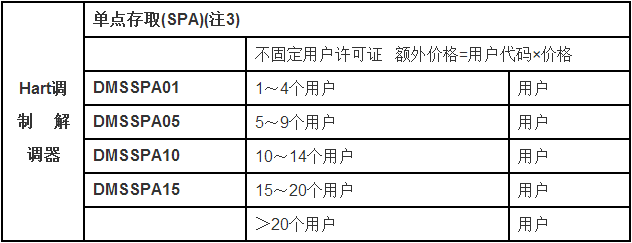

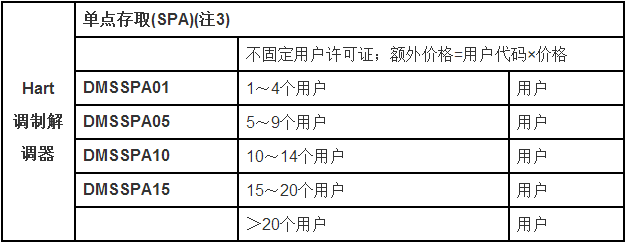

注3 允许计算机和单个HART设备之间使用HART调制解调器通过DMS软件进行通讯。
HART 通讯协议YPC 4010/YHC 4100 多功能测试仪的DOF预定
HART通讯协议支持YPC/YHC（YPC 4010和YHC 4100）和HART智能现场设备两种形式。一种是普通设备目标文件（DOF），随每台YPC/YHC装运。普通DOF可对所有HART设备的通用普通指令进行组态、写入、模拟微调和回路诊断。设备特定指令由设备特定DOFs提供，所有设备特定DOFs随每台YPC/YHC装运。新的设备特定HART DOFs每月按5到8个增加，并发布在我们的www.us.yokogawa.com/mi/ypcyhc.com下载网站上。
对下载网站的预定使用户有权获得YPC/YHC软件的升级和YPC/YHC装运后3年内发布的所有DOFs。用户可通过用户名（YPC/YHC系列代码，如：950680-S01，包括连字号）和密码（初始密码由供应商提供，用户第一次登陆后可设置自己的密码）登陆网站。
为什么要预定：2个原因
1． 产品保持现行。随着HART 6.0的发布，新设备和老产品的新版本将会发布。预定后可以下载新设备和新版本的DOF。另外，独有的现场设备修改（FDRI）允许YHC和YPC在发生现场设备更换时，完成从同一厂家生产的旧设备到新设备的自动组态。这个特征节省了你保贵的下载时间，并且是YPC/YHC HART产品独有的。
操作系统更新。定期提供增强版、改进版和专题报道。你也可以增加新的选择（如：文件证据的提供能力）。操作系统是瞬时的（如：现场升级），装置不会让用户设备更新—没有下载时间。
